生博有限公司

電容分析儀 6632C系列
10MHz

• 量測頻率 10Hz-10MHz
• 內置DC偏壓測試(±12V)
• 等效串聯電阻參數量測功能(ESR)
• 內置材料分析功能-介電常數εr
• 自動電位控制 (ALC Function)
• 輸出阻抗 (25Ω/100Ω)
• 開路/短路/高頻負載校正功能
• 線長補償功能(0/0.5/1/2公尺)
• Meter模式/掃圖/多步列表測試
• 7吋大彩屏(顯示4組參數)
• AC/DC可同時測量
• 基本阻抗量測精度 ±0.08%
• 透過USB可存取設定檔案
• 存儲測試數據、截圖測試畫面
• 選購DC偏壓測試盒F420006 (支援±2000V)

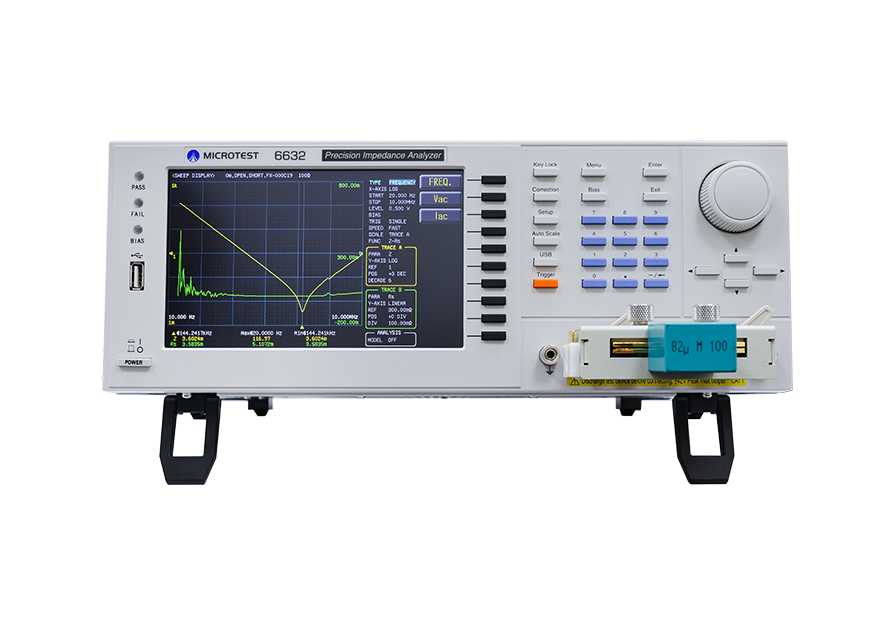

MICROTEST 6632C 是專為電容元件量測等效串聯電阻(ESR，Equivalent Series Resistance)，測試頻率10Hz-10MHz，可滿足各類型電容在低頻至高頻條件下的性能驗證。在電表模式下，內建ESR參數量測，即時呈現電容的實際損耗；在掃圖模式下，可分析阻抗(Z) 與相位(θ) 隨頻率變化的曲線找到自我共振頻率(SRF)，協助工程師掌握電容在高頻條件下的響應行為。儀器內置DC 偏壓±12V，無須外接電源，可直接進行偏壓掃描測試，快速建構電容的電壓- 容量曲線(C-Vcurve)，此外，6632C 內置介電常數εr，可省去人工換算，工程師更快速取得完整的介電參數數據，6632C 是研發與產線的最佳分析神器。
