阻抗分析儀 6632系列
1/3/5/10/20/30/50MHz

• 量測頻率 10Hz-50MHz
• 內置DC偏壓測試(±12V)
• 自動電位控制 (ALC Function)
• 輸出阻抗 (25Ω/100Ω)
• 開路/短路/高頻負載校正功能
• 線長補償功能(0/0.5/1/2公尺)
• 內置磁性材料分析功能-導磁係數μr
• 內置材料分析功能-介電常數εr
• Meter模式/掃圖/多步列表測試
• 7吋大彩屏(顯示4組參數)
• AC/DC可同時測量
• 基本阻抗量測精度 ±0.08%
• 透過USB可存取設定檔案
• 存儲測試數據、截圖測試畫面
• 選購DC偏壓測試盒F420006 (支援±2000V)
• 大功率元件磁飽和分析可搭載6243 (DC偏流320A)

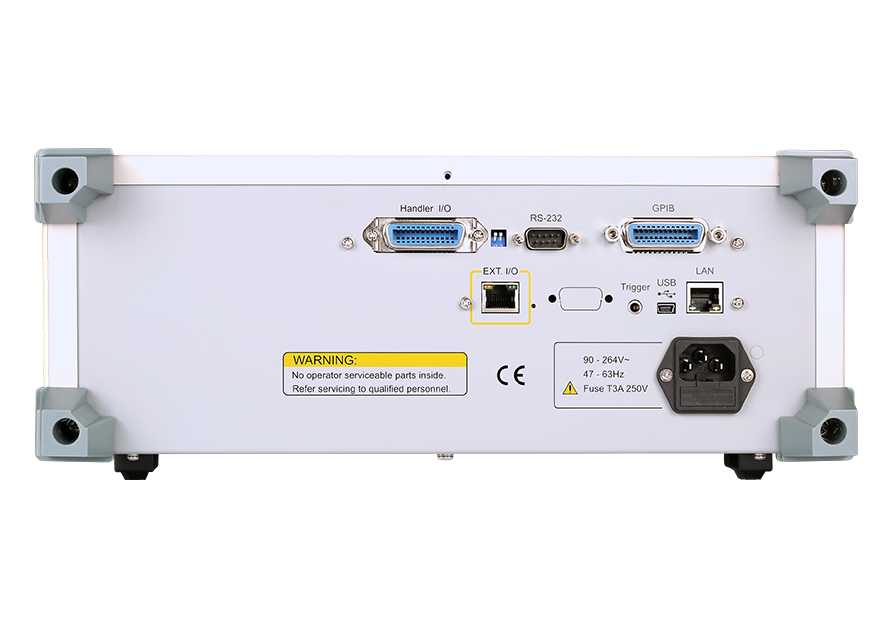

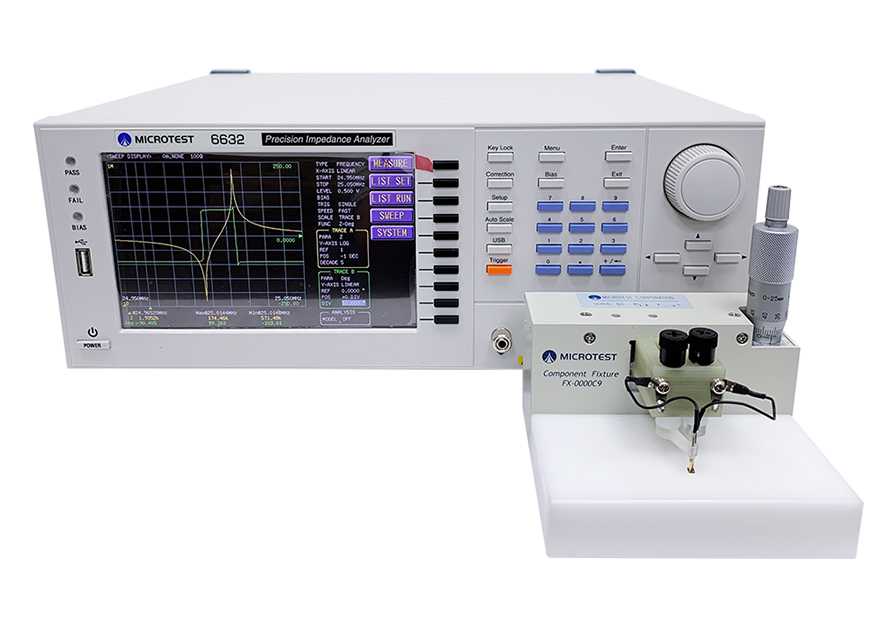

MICROTEST 6632阻抗分析儀提供10Hz-50MHz寬頻率範圍量測元件/材料阻抗特性，量測參數包含|Z|(阻抗)、|Y|(導納)、θ(相位角)、X(電抗)、R(串並聯電阻)、G(電導)、B(電納)、L(電感)、D(損耗因數)、Q(品質因數)、DCR(直流電阻) 、C(電容)、ESR(等效串聯電阻) 、ε (相對介電係數)、μr (相對導磁係數)，支援Meter模式與掃圖分析模式，因此量測結果以數字或圖形方式顯示，支援LAN/USB Host/USB Device/GPIB/RS-232通訊接口，可搭載自動化設備或人機介面(PLC)。
