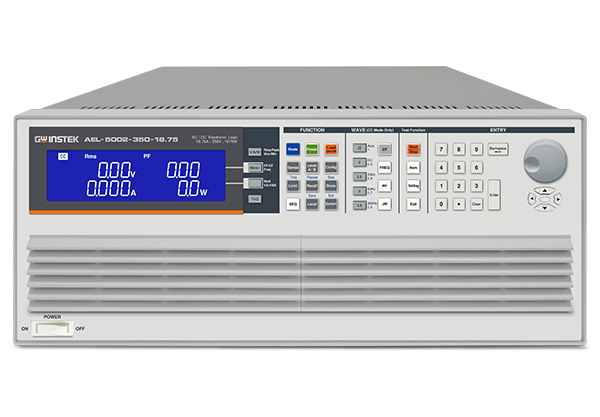

AEL-5000系列內建16位元A/D及DSP等精準的量測電路，提供了精確的量測值，量測項目共有電壓均方根值(Vrms)、電流均方根值(Arms)、瓦特值(Watt)、伏安(VA)、波峰因素(CF)、功率因素(PF)、總諧波失真率(THD)、電壓總諧波失真率(VTHD)、電流總諧波失真率(ITHD)、峰值電流(Ipeak)、電流最大值(Amax)、電流最小值(Amin)、電壓最大值(Vmax)、電壓最小值(Vmin)，時間量測。

另外內建測試模式包括UPS Efficiency, PV Inverter Efficiency, UPS Back-up time, Battery Discharge time, UPS transfer time, Fuse/Breaker, Trip/Non-Trip, 短路模擬、OCP, OPP等測試模式。

交流負載模式

交流負載的定電流模式，僅適用於弦波電壓源，提供線性負載的CF，PF測試。

線性定電流模式

可以適用於弦波與非弦波電壓源，如下圖所示的 PWM 變頻驅動器，階梯(Step) 電壓源，及 UPS 弦波變方波，方波變弦波。

支援帶載開機 : 模擬待測物直接插入( Plug-in) 拉載；先設定Load ON 便可支持帶載開機，逆變器或 不斷電電源開機時便直接帶著所設定負載電流開機，用來驗證Inverter連接電器時啟動是否穩定。

特點

• 交/直流負載具定電流、線性定電流、定電阻、定電壓、定功率及整流性負載等工作模式
• 峰值因素範圍 : 1.414~5.0
• 功率因素範圍 : 0~1 超前或落後
• 頻率範圍 : DC, 40~440Hz
• 內建多種測試模式

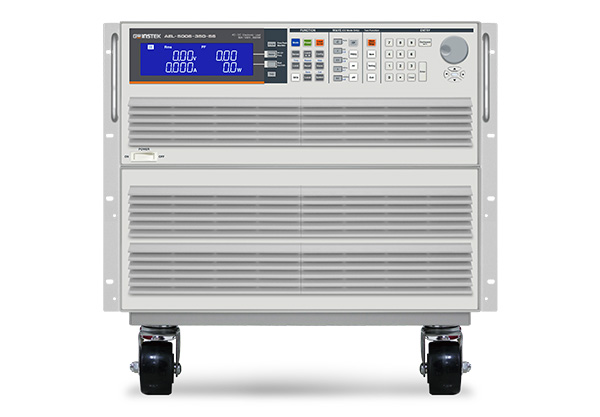

• 高達八台的並聯最高可達 180KW(單相)及三相△或Y的負載同步控制
• 支援拉載與卸載角度控制 (拉載卸載角度控制，0-359度全範圍都可設定)
• 支援正半週或負半週拉載
• 支援SCR/TRIAC的電流調變波形，90度Trailing edge及Leading Edge

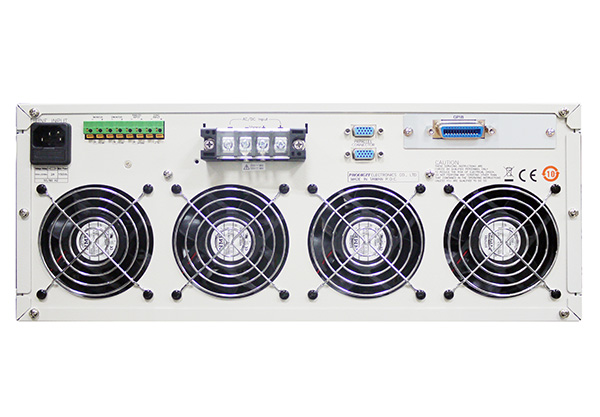

• 選配: GPIB、RS-232、USB、LAN 控制介面
